LA NUOVA SONDA DI POTENZIALE ALLO STATO SOLIDO
Progettata per essere installata anche nei terreni più difficili
Brevetto nr. 202022000002267 Attestato Ministeriale del Brevetto

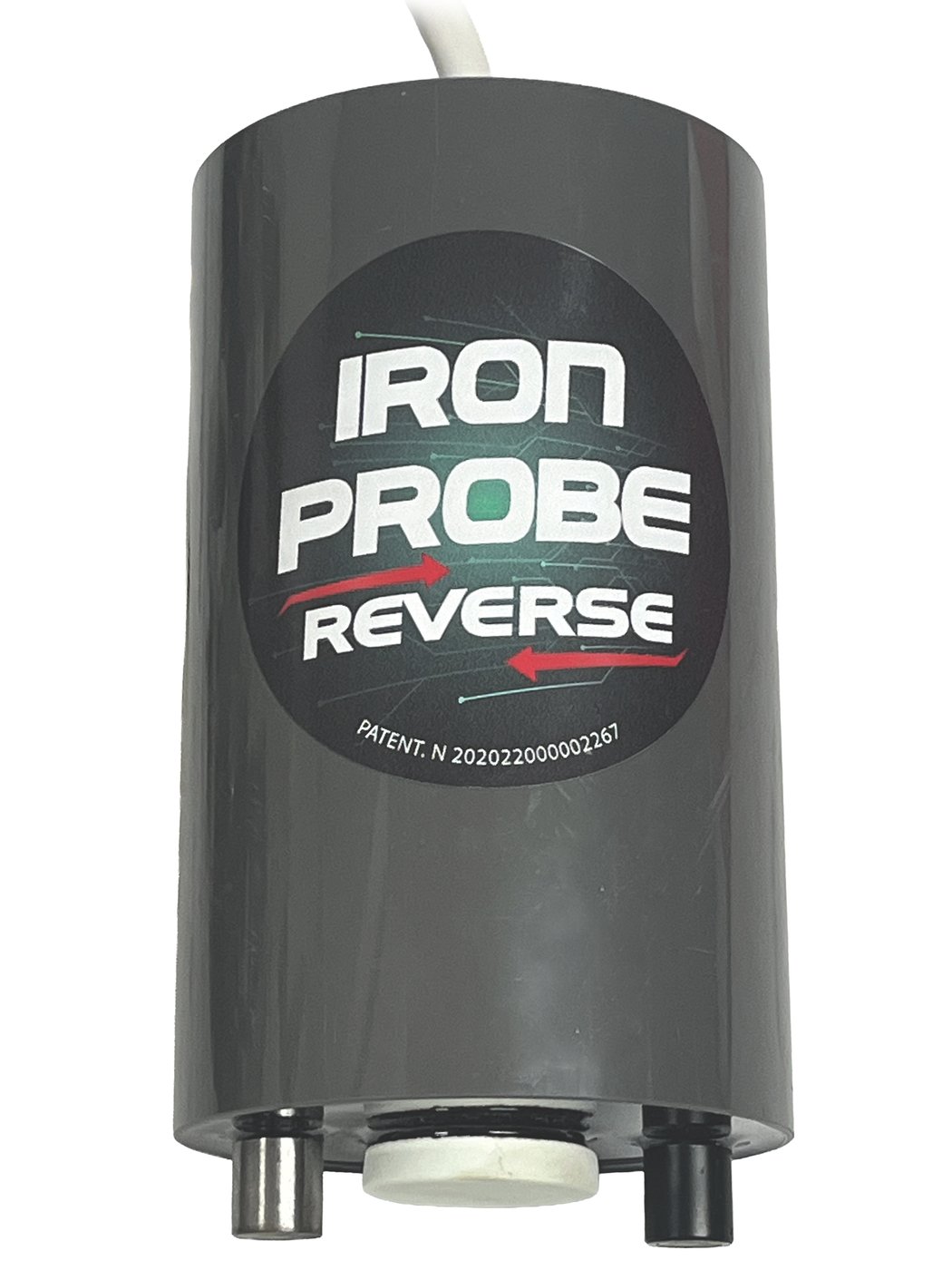

IRON PROBE REVERSE
Sonda di potenziale in Rame/Solfato di Rame (Cu/CuSO4) allo stato solido per la misura del potenziale EIR-free in accordo alle norme UNI EN ISO 15589-1 e ISO 22426, per sistemi di protezione catodica.
La Iron Probe Reverse integra due coupon di polarizzazione in acciaio al carbonio (10 cm² per le misure DC e 1 cm² per le misure AC) posti a soli 8 mm dal setto poroso: le cadute ohmiche nel terreno sono quasi annullate e la misura risulta estremamente vicina al reale potenziale catodico, anche su terreni ad alta resistività.
Marchio europeo registrato e brevettato.
Dati tecnici
Caratteristiche costruttive e prestazioni della sonda IRON PROBE REVERSE
Caratteristiche costruttive
| Contenitore esterno | Poliossimetilene riciclato |
|---|---|
| Dimensioni (H x Ø) | 180 x 110 mm |
| Peso | 5 kg |
| Elettrodo | Rame, purezza 99% |
| Elettrolita - setto poroso | Miscela Cu/CuSO4 e miscela ceramica allo stato solido ad alto potere igroscopico e conducibilità, superficie di contatto 12,5 cm² |
| Coupon in acciaio al carbonio | 10 cm² per misure DC - 1 cm² per misure AC |
| Distanza coupon / setto poroso | 8 mm |
| Cavo | 5 m FG16OR16 0,6/1 kV, 3 x 2,5 mm² |
Prestazioni e condizioni di utilizzo
| Stabilità CSE-AAC nelle 24h coupon scollegati | min -120 mV / max -115 mV riferimento -120 mV, scostamento max ±5 mV |
|---|---|
| Stabilità CSE-AAC nelle 24h coupon collegati | min -130 mV / max -110 mV riferimento -120 mV, scostamento max ±20 mV |
| Caduta ohmica residua | Eon misurato -1,22 V con EIR-free reale -1,12 V: scostamento -0,10 V |
| Condizioni di utilizzo | Terreni naturali, anche ad alta resistività, con basso contenuto di cloruri (<200 ppm) |
| Temperatura | -5 °C ÷ +40 °C |
| Durata | > 25 anni |
| Impedenza di ingresso minima degli apparati collegati | 10 MΩ |
Caratteristiche dell' Iron Probe Reverse
Scopri l'innovazione nella protezione catodica con IRON PROBE REVERSE
Materiale di alta qualità:
L'elettrolita è immerso in un setto poroso da 12,5 cm² composto da una miscela di Cu/CuSO4 e miscela ceramica allo stato solido ad alto potere igroscopico e conducibilità, che garantisce una stabilità della misura nel tempo rispetto a superfici più piccole, anche su terreni ad alta resistenza.
Il contenitore è realizzato in poliossimetilene riciclato e l'elettrodo in rame con purezza del 99%, per una durata superiore ai 25 anni.
Precisione nelle Misure:
Grazie alla minima distanza tra coupon e setto poroso (8 mm), l'Iron Probe Reverse fornisce una misura estremamente precisa rispetto al reale potenziale EIR-free: a un potenziale reale di -1,12 V il valore misurato Eon è di -1,22 V, con uno scostamento di soli 0,10 V.
I due coupon in acciaio al carbonio consentono la misura sia della tensione continua (10 cm²) sia della tensione alternata (1 cm²).
Proteggi le tue infrastrutture con la massima affidabilità.
IRON PROBE REVERSE garantisce misure di potenziale precise e stabili nel tempo, anche nei terreni più difficili.
Richiedi informazioniApplicazioni Specifiche:
Misura del potenziale IR-free:
L'Iron Probe Reverse è utilizzata per valutare il reale potenziale catodico in assenza di cadute ohmiche dell'elettrolita EIR-free
Terreni ad alta resistività:
Il setto poroso allo stato solido ad alto potere igroscopico mantiene la misura stabile anche in terreni naturali ad alta resistività con basso contenuto di cloruri (<200 ppm).
Misure in corrente continua e alternata:
Con i due coupon integrati da 10 cm² e 1 cm² una sola sonda permette di rilevare sia la tensione continua sia la tensione alternata nel punto di misura.
Benefici Operativi:
Cadute ohmiche quasi annullate:
La distanza di soli 8 mm tra coupon e setto poroso riduce al minimo la caduta ohmica residua, migliorando l'affidabilità dei dati raccolti.
Risparmio sui costi di scavo:
La sonda può essere installata anche lontano dalla struttura senza alterarne le prestazioni, con un notevole risparmio di scavi e ripristini.
Lunga durata e conservazione:
Durata superiore ai 25 anni. Se conservata al chiuso, in luogo asciutto, al riparo dal gelo e dalla luce solare diretta, la sonda può essere immagazzinata per tempo indefinito.
